| Brand Name: | CHEEBO Technology |
| Model Number: | Cbzd-2540 |
| MOQ: | 1 reeks |
| Prijs: | Onderhandelbaar |
| Packaging Details: | Marien vochtbestendig houten geval |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

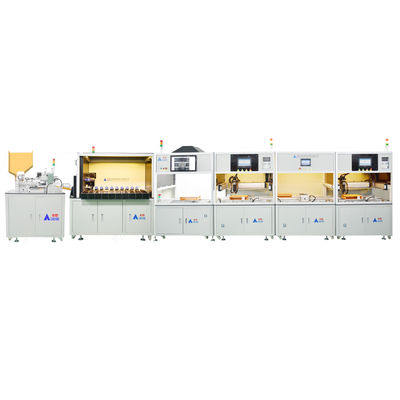

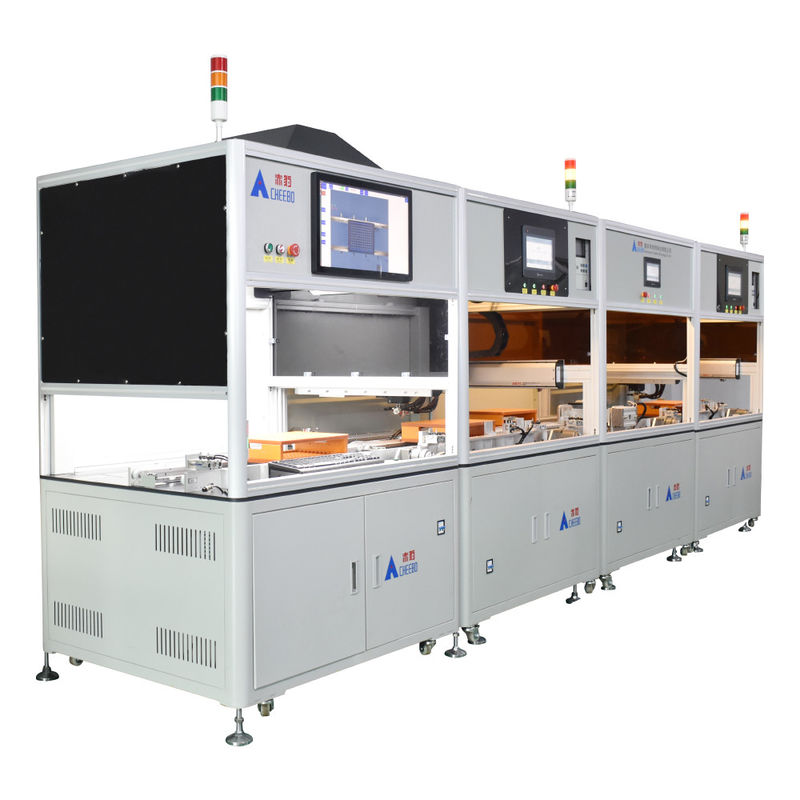

Cylindrische lithium-ionbatterij assemblagelijn Cylindrische cel Universele type
● Automatisch batterijvoedingsmechanisme:De robotarm grijpt automatisch de batterij en plaatst hem op het voorgeschreven spoor.
● Elektrische cel voor het maken van gerstpapier:Met behulp van een PLC-gestuurde stappenmotor en een cilinder plakt men gerstpapier op de afgewerkte positieve paal van de elektrische cel.het stempelt en plakt 4 elektrische kernen tegelijkElk onderdeel is gemaakt van hoogwaardig staal met een hoge slijtvastheid.
● Batterij sorteermachine: Met de functie van het scannen en opslaan van gegevens op de batterij.Automatische sorteringsapparatuur is geschikt voor spannings- en interne weerstandstests van cilindrische batterijen van verschillende specificatiesDiameter 18-21, lengte 65-70.
● CCD-visie-inspectieapparatuur:Meerfunctioneel visie-inspectiesysteem op basis van CCD-industriële camera en machinevisie-technologie.
● Automatische vlotlassen voor batterijen: Geschikt voor het lassen van verschillende specificaties van cilindrische batterijen met eenzijdig automatisch vlotlassen.
● Rotatiesysteem: Automatisch detecteert het dat de jig zijn positie bereikt en het rotatiemechanisme sluit de jig om te draaien zodat de jig terugkeert naar het volgende programma.
● Rotatiesysteem: automatisch detecteert de jig om zijn positie te bereiken, en het rotatiemechanisme sluit de jig vast en draait hem om de jig terug te laten keren naar het volgende programma.
● De productielijn voor lithiumbatterijen is geschikt voor de productie van batterijen voor huishoudelijke apparaten/elektrische fietsen/elektrische gereedschappen/tuingereedschappen/energieopslagkracht enz.
● Modulair ontwerp:Elke apparatuur kan automatisch worden aangesloten of afzonderlijk worden gebruikt, of kan naargelang de behoefte vrij in combinatie worden gebruikt.
● Een productielijn voor lithiumbatterijen is een systeem voor bewegingsturing met meerdere assen dat is ontwikkeld door moderne automatiseringsdeskundigen.Het neemt automatisch mechanisme van precisie aandrijving en motor controle realiseer real-time en effectieve controle van automatische productie apparatuur.
● De lithiumbatterijen assemblagelijn is van toepassing op de assemblagelijn van 18650, 21700, 26650, 32700 en andere cilindrische batterijen.
● Ingebouwde terugkeerbaan voor de armaturen, nadat de montage is voltooid, de armaturen handmatig verwijderen en op de terugkeerbaan plaatsen.
● De armature keert automatisch terug naar het vorige station en wordt handmatig samengesteld en op de lasbaan geplaatst.
| Werkwijze | Stapmotor + pneumatische motor | Afmetingen van de machine | 1275*860*1524MM |
| bouwmateriaal | aluminiumlegering | Gewicht van de machine | 150 kg |
| Specificatie van de energiebron | Eenfasige 220V50/60HZ | Toepassingsscenario's | Cylindrische celsticker |
| Productie-efficiëntie | 60-70 ppm | Specificatie van de luchtbron | 1/CFM |
| Toepasselijke specificaties van de batterij | 18650/21700/21650 | Slaagpercentage | ≥ 95% |
| Efficiëntie van de sticker | ≥ 60 ppm | Transmissie-modus | Mechanische hand |
| Verenigbaar materiaal | Hoogland gerstpapier, snelbuspapier, lijmhoudend rijstpapier, RET beschermende stickers, enz. | Maximale slagsnelheid | 99.99% |
1Automatisch draaiend systeem
De automatische sensorkast komt in de positie en het omdraaimechanisme draait de klemkast om, zodat de klemkast voor het B-zijde lassen terugkeert naar de laspositie.
2. Dual-track ontwerp
De achterste baan is de terugweg van de jig, die de productie-efficiëntie kan verbeteren en niet vereist dat werknemers de jig heen en weer dragen.
1Automatische voeding van de batterij
2. Positieve elektrode paste geïsoleerde papiermachine
3. cellen spanning interne weerstand sorteren
4. Plattform voor het bevestigen van de celbeugel
5. CCD detectie van positief en negatief batterijpakket
6. Bevestiging dekking topplaat platform
7. Spot lassen aan zijde A
8Bevestiging van het draaimechanisme
9. B-kant lassen
10Productielijn voor back-end installatie
De batterij wordt geladen in de hopper van de papierpasta machine →→ Automatisch plak de positieve elektrode
padsticker →→ de batterij komt automatisch in de separator →→ de separator veegt de testgegevens voor archivering →→
De batterij wordt in de desbetreffende ontvangsttank gestuurd → De werknemers halen het laadapparaat in groepen uit →
druk op het CCD automatisch polariteitsdetectie scherm → de niet-gekwalificeerde handmatige correctie wordt automatisch uitgezonden →
de werkers dekken de bovenste plaat van de armature →→ duwen de pleklassen Automatische pleklassen aan de zijkant A→→
De machine draait automatisch om naar kant B voor het voltooien van het lassen →→ Verwijder de gelaste batterij
en breng het naar voren om de volgende ontsnappingsring in te gaan →→ Installeer het BMS-bord na het lassen van de batterij
inspectie →→machine- of handbesturing van het BMS-bord → werkers in de lijn en installatie van hulpmiddelen →→
Test de batterijpakketparameters niet slagen bij de inspectie. →→ Stuur verouderingsinspectie naar verouderingsworkshop →→
Verpakkingswerkplaats verpakking
1.Energieopslagbatterij 2. Batterijpakket voor elektrische fietsen 3. Batterijpakket voor elektrisch gereedschap
