Industriële aanpassing Batterijcellen sorteren machine 18650 Test sorteren


● CBFXH-10 multi-functional cylindrical battery testing and sorting machine is a kind of automatic sorting equipment which is suitable for voltage and internal resistance testing of various specifications of cylindrical batteries.

● Het kan worden gebruikt voor 18650/21700/226650/26700/32650/32700 enz.

● Het aantal afgewerkte cilindrische cellen dat per uur gesorteerd wordt, is meer dan 4000.

● Eenvoudige bedieningsinterface met één-toets generatiefunctie.

● Met de handmatige parameterwijzigingsfunctie kan elke tandwiel worden aangepast door middel van fijnsturing of eentoetswijzigingsfunctie.

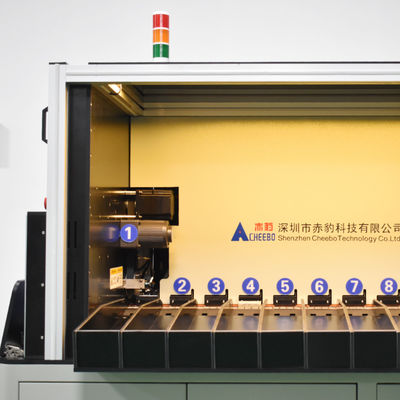

● Het ontwerp van 10+1 stappen, in totaal 11 stappen. 10 slots voor goede producten en 1 onafhankelijke opslagruimte voor defecte producten aan de achterkant.

● Het systeem gebruikt de PLC + upper computer-besturingsmethode. De upper computer registreert en toont de sorteringsgegevens in realtime en kan de sorteringsgegevens opslaan en exporteren.

● Het gebruik van Mitsubishi PLC + geïmporteerde Panasonic servo control unit + 4 sondes ontwerp.

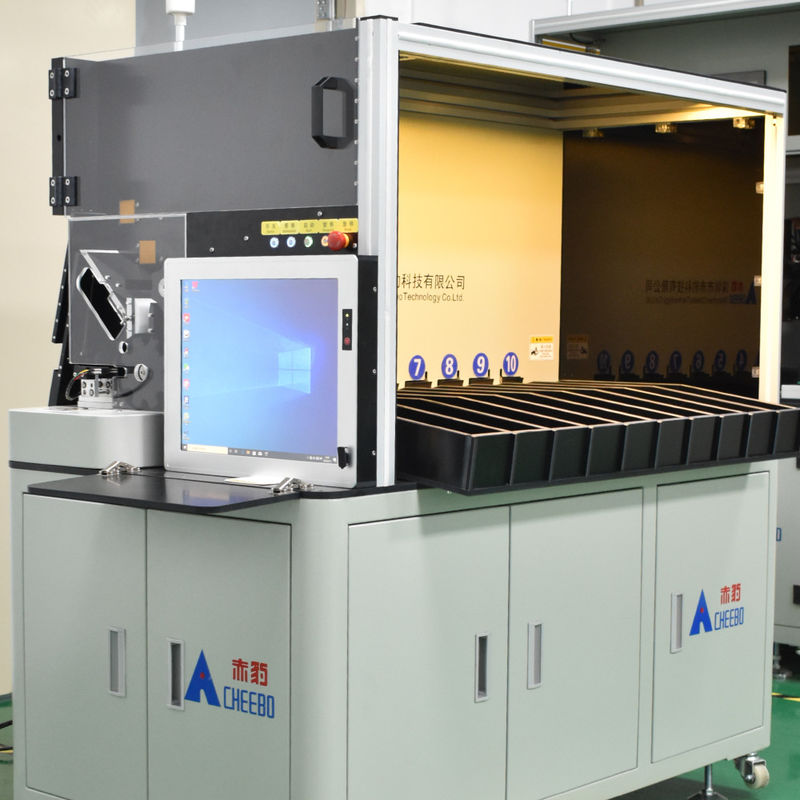

● Met behulp van een 19" all-in-one computer van industriële kwaliteit worden de sorteringsgegevens in realtime weergegeven en is de interactie tussen mens en machine eenvoudig en handig.

● Foutinformatie herinnering functie, geluids- en lichtalarm van een storing, kan snel een storing diagnosticeren.

● Aluminiumlegeringsstructuur, elektrostatisch poedercoatingsproces, krasbestendig, roestbestendig en antistatiek.


1.Bedieningsinterface

Met behulp van 19 inch touchscreen geïntegreerde industriële computer, i3 processor, verwerking van gegevens sneller.uitgang, kunnen de testparameters van elke cel nauwkeurig worden vastgelegd en de sorteringsgegevens worden geëxporteerd.


2. Online-mechanisme
De papiermachine kan volgens het productieproces worden aangesloten en geplakt. Bespaar kosten en diversificeer de productie.



3.Cursive ontwerp

De tien niveaus nemen allemaal het cursive-ontwerp aan, open poort, eenvoudige en handige ontvangst van materiaal, tijd en arbeid besparen en de productie-efficiëntie effectief verbeteren.



Plaats de batterij in de silo - het testwiel loopt naar de testpositie - de testcilinder werkt - de testnaald drukt op de batterij -

De tester leest de gegevens - Overdracht naar de computer - De computer voert versnellingsmatching uit - De batterij draait om de sorteerband - De sorteerband loopt naar

de gespecificeerde versnelling - de versnellingscilinder duwt de batterij naar buiten
